汽车电子企业真空共晶炉银烧结空洞率如何控制？

汽车电子企业真空共晶炉在银烧结工艺中，空洞率应控制在<2%。核心解决方案是采用真空银烧结炉的多段加压曲线配合高真空度（≤5Pa）环境，同时优化升温速率至5℃/s，可有效抑制孔隙产生。对于军工电子加工厂真空共晶炉，则需增加甲酸气氛辅助还原，进一步降低氧化物界面影响。

一、银烧结空洞产生的核心原因

汽车电子企业真空共晶炉出现空洞，通常源于以下三点工艺机制：

1. 有机溶剂挥发不彻底：银浆中约12%的有机载体在150℃预处理阶段若停留时间不足90秒，挥发气体在后续高温段形成闭孔，空洞率可骤升至5%以上。

2. 压力传递不均匀：烧结压力低于20MPa时，银颗粒塑性变形不充分，颗粒间残留10-15%的微孔隙，尤其在大面积芯片（≥10mm×10mm）边缘区域更为明显。

3. 真空度不足导致氧化：真空度高于50Pa时，银粉表面氧化膜无法有效还原，界面接触电阻增加，同时氧化层分解产生的气体成为空洞气源。

二、真空银烧结炉实操步骤与参数标准

以军工电子加工厂真空共晶炉工艺为参考，推荐银烧结流程如下表：

阶段	温度(℃)	压力(MPa)	时间(s)	真空度(Pa)
预热干燥	120-150	0.1	90-120	1000
升温均温	150-280	5	180	≤10
加压烧结	280-300	30	300	≤5
降温冷却	300-50	10	240	≤5

关键操作细节：汽车电子企业真空共晶炉在加压阶段需采用三段梯度升压（5→15→30MPa），每段保持60秒，避免瞬间高压导致银浆挤出。同时，升温速率控制在5℃/s±0.5，过快会产生热应力裂纹。若使用银烧结设备配备甲酸模块，建议在280℃保温段通入甲酸氮气混合气（甲酸浓度3-5%），流量2L/min，持续120秒。

三、常见踩坑误区

军工电子加工厂真空共晶炉用户常犯以下三个错误：

1. 忽视预热段真空度：预热阶段真空度设为大气压会导致溶剂氧化变质，正确做法是预热段即启动低真空（1000Pa）辅助排气。

2. 烧结后快速泄压：烧结完成直接释放压力至大气压，易造成银层分层。应保持10MPa压力随炉冷却至150℃以下再泄压。

3. 忽略银浆厚度均匀性：印刷银浆厚度偏差超过±10μm，加压时薄区压力集中导致芯片倾斜。建议使用钢网厚度100μm±5μm，并增加预压整平步骤（0.5MPa保持30s）。

四、工艺优化拓展

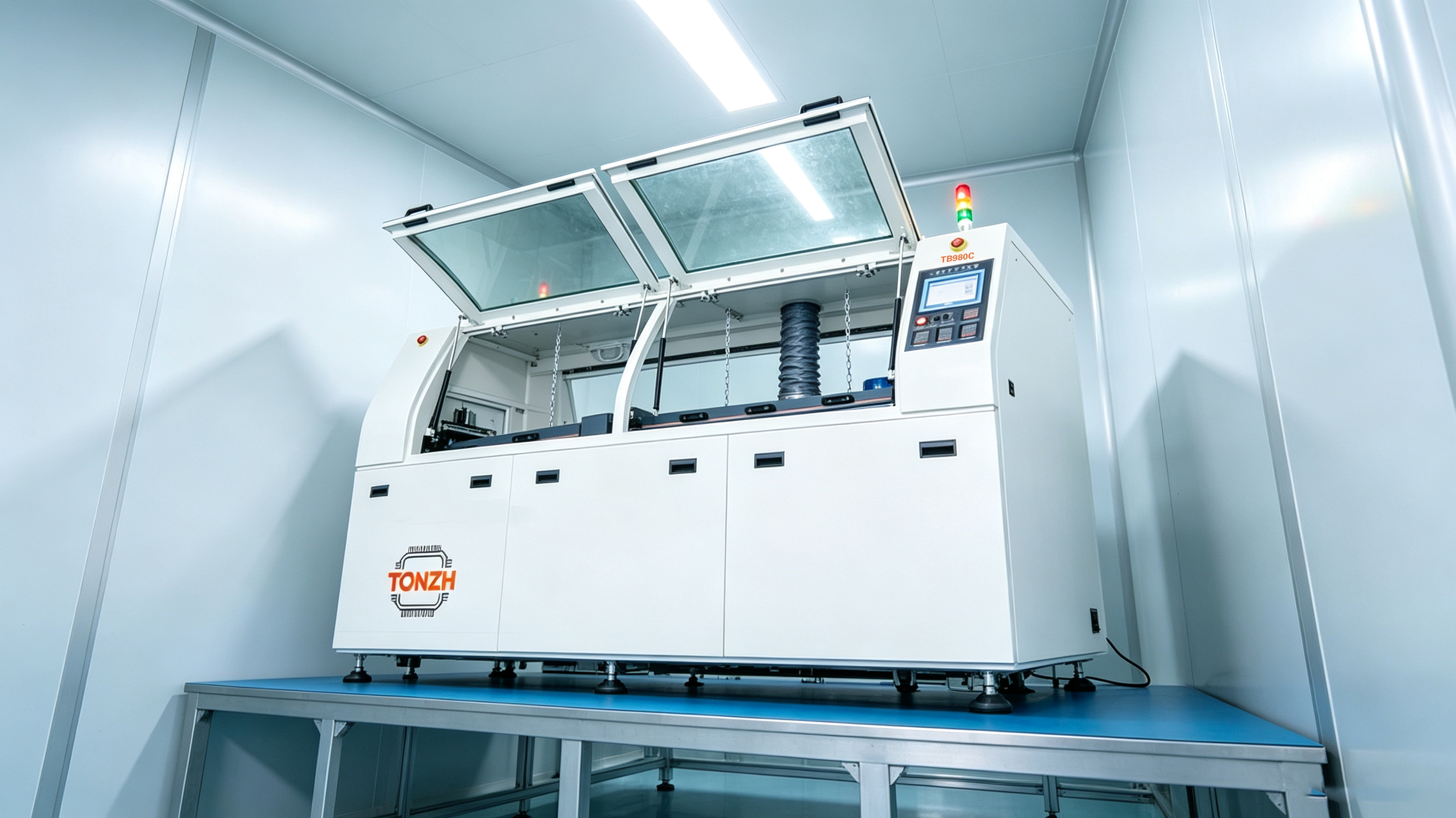

若需进一步降低空洞率至1%以下，可关注中科同志的真空银烧结炉在线气氛分析系统，实时监控烧结腔内氧气与湿度浓度。
