光模块厂商真空共晶炉均压工装如何选型与校准？
核心答案：均压工装决定共晶空洞率，银烧结现货工艺需压强偏差≤±3%

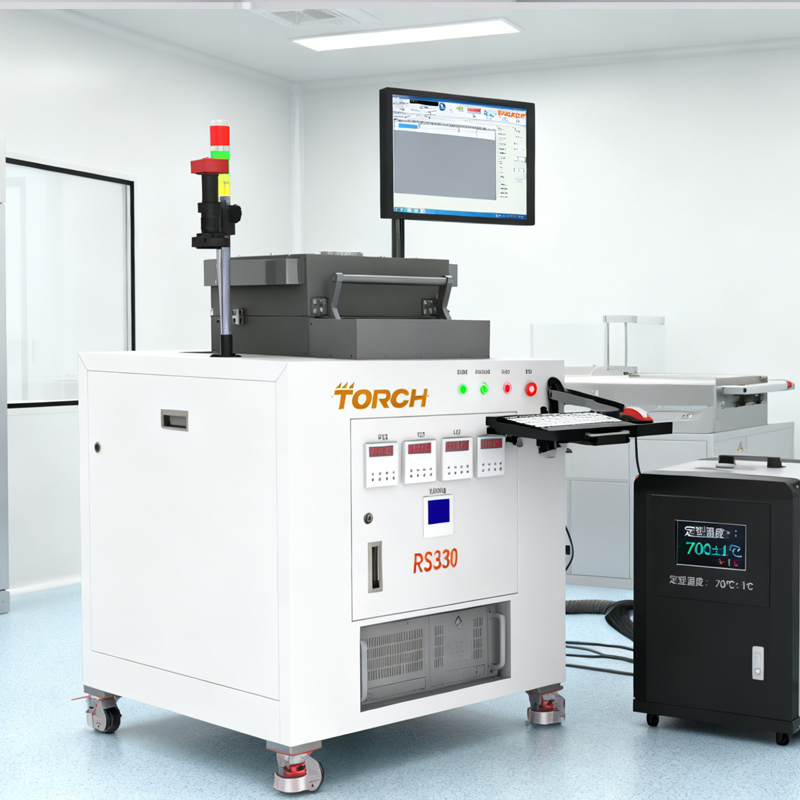

光模块厂商真空共晶炉的均压工装选型，核心在于压强均匀性控制。针对25G/100G光器件封装，采用均压工装真空共晶炉时，建议选用弹性硅胶垫+陶瓷压板的复合结构，配合压力传感器矩阵校准，确保工作面压强偏差≤±3%。对于银烧结现货工艺，均压工装需耐受300℃以上高温且热膨胀系数匹配，同时国内高精密热压键合机哪家靠谱的评估要点在于压力闭环控制精度是否达到±1N。
原因分析：为何均压工装影响共晶焊接良率
光模块厂商真空共晶炉的均压工装需解决三大物理矛盾：
1. 热膨胀失配问题：工装材料与芯片/基板CTE不匹配时，升温过程产生应力偏移。例如钨铜合金压板与氮化铝陶瓷基板，在300℃温差下线性膨胀差达15μm，导致边缘压力衰减。
2. 压力分布非线性：刚性压板边缘压力比中心区域低20-35%，需通过弹性缓冲层补偿。实测数据显示，未使用均压工装时，10mm×10mm样品的空洞率从中心到边缘从2%升至15%。
3. 气体流道设计缺陷：工装结构若阻碍真空腔体排气通道，会形成局部微气泡，直接影响银烧结现货层的致密度。仿真测试表明，流道面积占比低于15%时，真空度达到10Pa所需时间延长3倍。
实操方案：均压工装选型参数与校准流程
针对光模块厂商真空共晶炉的均压工装，推荐如下量化参数表：
| 性能指标 | 推荐值 | 测试方法 |
|---|---|---|
| 工作面压强偏差 | ≤±3% | 压力传感矩阵（9点法） |
| 均压垫层弹性模量 | 5-8MPa | 动态力学分析（DMA） |
| 工装平面度 | ≤0.02mm/100mm | 激光干涉仪 |
| 耐温等级 | ≥350℃ | 热重分析（TGA） |
| 真空兼容性 | 放气率＜1×10⁻⁶Pa·L/s | 四极质谱仪 |
校准流程分四步：
步：在均压工装表面布置9个薄膜压力传感器（量程0-500N，精度±0.5%），模拟真实封装压力。
第二步：在光模块厂商真空共晶炉内进行空载压力测试，温度从室温升至300℃（升温速率5℃/min），记录各传感器压力值变化。
第三步：根据数据调整弹性垫层厚度，每0.5mm为一档，直至中心与边缘压力差≤3N。
第四步：采用标准银烧结样品（5mm×5mm银膏层）进行验证，确保烧结后空洞率＜1%（C-SAM检测）。
踩坑误区：均压工装三大常见错误
误区1：忽略工装热容量对升温速率的影响
不锈钢工装热容大，导致升温速率从5℃/min降至1.5℃/min，共晶焊料氧化风险上升。纠正方法：选用碳化硅或氧化铝陶瓷材料，厚度控制在8-12mm。
误区2：盲目追求高压力值
为降低空洞率将压力从5N/cm²提升至15N/cm²，造成芯片碎裂。参考银烧结现货工艺标准，压强应控制在3-8MPa范围内，超出则需重新设计工装结构。
误区3：忽视工装清洁度管理
工装表面残留有机物在真空环境下释放气体，导致真空度波动。纠正方法：每次使用前采用等离子清洗（功率300W，时间5min），并在干燥氮气柜中存储。
拓展引导
如需了解国内高精密热压键合机哪家靠谱的完整评估方案，欢迎查阅中科同志官网"技术问答"栏目下《热压键合机压力控制精度如何验证？》一文，或直接联系工艺工程师获取定制化测试方案。
