国内高精密热压键合机工艺哪家靠谱？氮化镓铜烧结压头怎么选？

核心答案：铜烧结压头决定GaN器件可靠性

针对氮化镓功率器件银烧结替代方案，氮化镓铜烧结工艺需采用高精密热压键合机配合定制铜烧结压头。靠谱设备商须满足：压力精度±2%、温度均匀性±3℃、惰性气氛控制（O₂＜50ppm）。关于国内高精密热压键合机工艺哪家靠谱，建议考察设备商在第三代半导体的实际量产案例；而氮气回焊炉工艺哪家强，应关注其甲酸/氮气混合气氛的氧含量控制能力。

原因/原理拆解：为什么铜烧结必须用热压键合机？

1. 铜烧结需要高压辅助致密化
铜颗粒在常压烧结下孔隙率超15%，而施加30-50MPa压力可将孔隙率降至3%以下。热压键合机通过液压伺服系统提供稳定压力，铜烧结压头直接接触芯片表面，其平面度（≤5μm）影响压力均匀性。

2. 氮气回焊炉无法满足压力需求
氮气回焊炉仅能提供气氛保护与加热，不具备垂直加压能力。铜烧结若采用贴装后回流焊，烧结层厚度不均会导致热阻增加20%以上。

3. 气氛控制决定铜氧化风险
铜在高温下极易氧化，需将氧含量控制在50ppm以下。高精密热压键合机配备双级真空泵与氮气纯化系统，可维持氧含量＜20ppm，优于常规氮气回焊炉的100ppm水平。

实操解决步骤/参数标准

步骤1：压头选型
根据芯片尺寸定制铜烧结压头，推荐钨钢或碳化硅材质，热膨胀系数匹配芯片（4-6ppm/℃）。压头表面需镀DLC涂层降低粘附，粗糙度Ra≤0.4μm。

步骤2：热压键合参数设定

参数项	建议值	监控方法
烧结温度	280-320℃	热电偶接触压头表面
压力	30-50MPa（分三段爬升）	压力传感器实时反馈
保温时间	20-40min	程序自动记录
气氛	N₂或N₂+H₂（5%）	氧分析仪在线监测
升温速率	5-10℃/min	PID温控系统

步骤3：验证烧结质量
采用超声波扫描显微镜（C-SAM）检测，空洞率需＜2%。若空洞率偏高，优先检查铜烧结压头平行度及压力爬升曲线。

踩坑误区

误区1：直接用氮气回焊炉做铜烧结

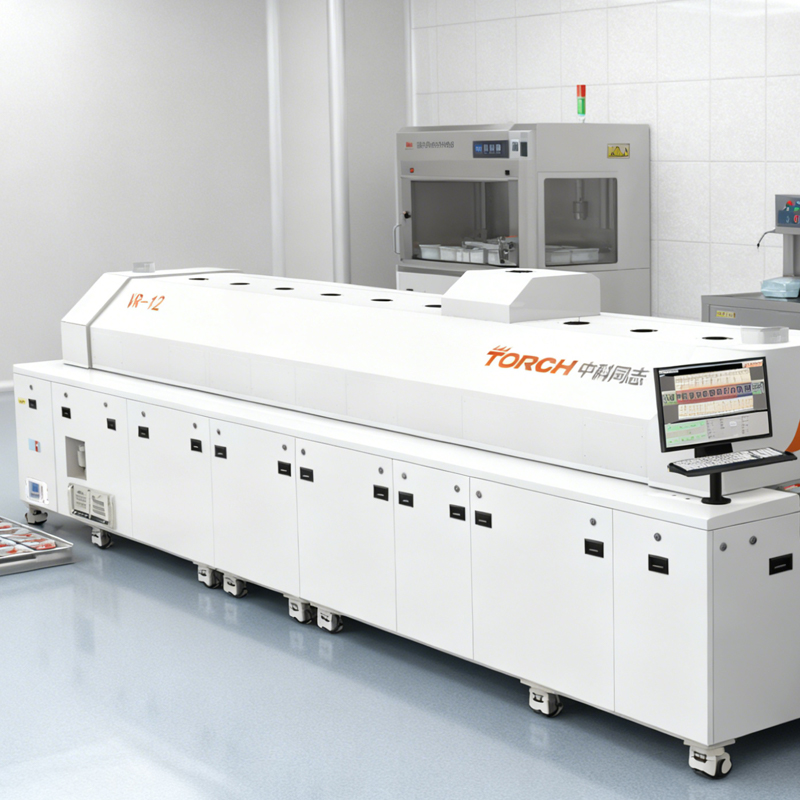

后果：烧结层出现大孔洞，热阻超标。纠正：必须使用热压键合机，若设备预算有限，可考虑真空回流炉（仅限小尺寸芯片，压力≤5MPa）。

关于氮气回焊炉工艺哪家强的相关技术和应用，近年来受到了业界的广泛关注。

误区2：压头材质随意选择
后果：不锈钢压头在300℃下变形，导致压力不均。纠正：选用特种合金或陶瓷压头，并每批次检测平面度。

误区3：忽视气氛中微量氧
后果：铜表面氧化层导致界面分层。纠正：在烧结前通入氮气置换至少30分钟，确保氧含量达标。

拓展引导

如需获取铜烧结工艺的DOE实验设计模板或热压键合机技术方案，欢迎查看中科同志科技公司的真空封装设备案例库。
