抽屉式氮气回流焊如何优化高真空回流炉铜烧结废气处理？
核心答案：铜烧结废气处理的关键在于气氛切换与分段抽速控制

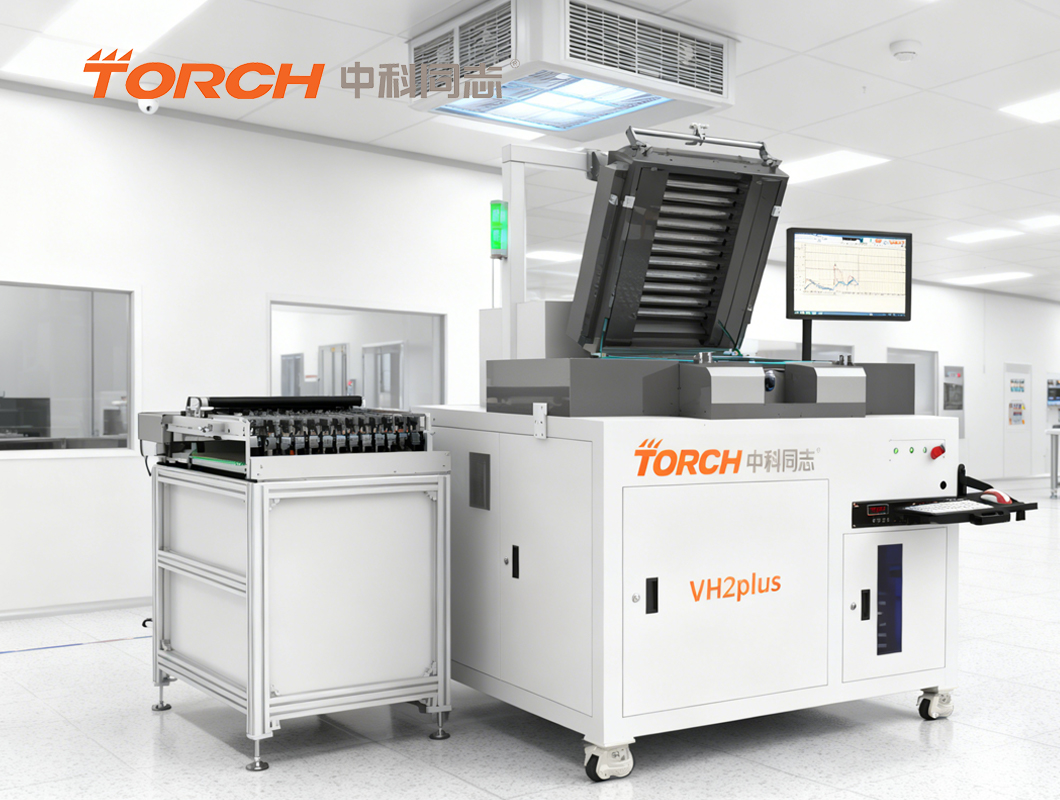

在高真空回流炉中进行铜烧结时，铜烧结废气处理的核心方案是：采用抽屉式氮气回流焊参数推荐中的“低氧预充-分段抽空-氮气回充”流程，将烧结助剂挥发物在进入高真空泵组前通过冷阱或催化转化模块捕集。配合真空共晶焊接炉的独立温区设计，可实现废气产生速率与抽速的动态匹配，避免泵油劣化与腔体污染。
原因拆解：为什么铜烧结废气必须单独处理？
1. 烧结助剂的高沸点残留物
铜烧结浆料中的有机载体（如乙基纤维素、松油醇）在250-350℃分解释放长链碳氢化合物，沸点普遍超过200℃，直接进入真空泵会冷凝在泵腔内，导致抽速下降。
2. 微氧环境下的副反应产物
当腔体氧含量高于50ppm时，铜粉表面氧化生成CuO颗粒，随气流进入管路形成粉尘堆积。采用抽屉式氮气回流焊参数推荐中的“三段式氮气置换”（充N₂-抽空-再充N₂）可将氧含量控制在20ppm以下。
3. 真空计污染导致信号漂移
有机物蒸气附着在皮拉尼规或电容薄膜规上，会造成压力读数偏差，直接影响真空共晶焊接炉的升温联锁逻辑。
实操步骤：铜烧结废气处理的量化参数表
以下参数适用于高真空回流炉（如中科同志VTR-1000系列）搭配真空共晶焊接炉的铜烧结工艺：
| 阶段 | 温度范围 | 压力设定 | 氮气流量 | 废气处理动作 |
|---|---|---|---|---|
| 预热段 | RT→150℃ | 常压（N₂吹扫） | 20-30 L/min | 开启冷阱（-40℃），捕集低沸点溶剂 |
| 有机排胶段 | 150→320℃ | 120-150 kPa（N₂） | 10-15 L/min | 切换至催化燃烧模块（350℃铂触媒），CO₂+H₂O排出 |
| 高真空烧结段 | 320→450℃ | 5×10⁻² Pa（机械泵+罗茨泵） | 关闭N₂ | 分子筛吸附阱（13X型）拦截残余芳烃 |
| 冷却段 | 450→80℃ | 回充N₂至80 kPa | 15 L/min | 冷阱再生（加热至80℃吹扫） |
关键工艺窗口：升温速率建议3-5℃/min（避免有机载体爆沸），排胶段保温时间按浆料厚度每10μm增加2分钟。若使用真空共晶焊接炉的快速降温功能，冷却段氮气流量可提升至25 L/min，但需保持腔体压差不超过20 kPa。
踩坑误区：铜烧结废气处理的三个常见错误
误区一：将排胶废气直接通入高真空泵组
后果：罗茨泵转子在2个月内出现划痕，极限真空度从5×10⁻² Pa恶化至1 Pa。
纠正：在泵前管路加装液氮冷阱（-196℃），每周清理一次收集杯。
误区二：忽视氮气置换的“死区”时间
后果：炉门法兰附近残留空气，导致铜烧结后边缘区域剪切强度低于中心区域30%。
纠正：采用抽屉式氮气回流焊参数推荐中的“脉冲置换”模式——抽空至5 kPa后回充N₂，重复3次，每次间隔30秒，确保死角氧含量＜20ppm。
误区三：将铜烧结废气处理与普通助焊剂废气共用同一排气管路
后果：铜氧化物粉尘与助焊剂中的卤素离子反应生成CuCl₂结晶，堵塞管路并腐蚀阀体密封圈。
纠正：为铜烧结工艺单独配置不锈钢波纹管（内壁电解抛光），并设置独立废气支路。
拓展引导
若需获取更多关于真空共晶炉的温控曲线或废气处理模块选型方案，可查阅本站“真空共晶焊接炉”产品页的工艺应用案例，或直接联系中科同志应用实验室获取试焊报告。
