铜烧结测温板如何精准设定温度曲线？器件制造真空共晶炉方案解析
核心答案：铜烧结测温板温度曲线怎么定？
针对铜烧结测温板，推荐采用“三段式动态温区”法：在器件制造真空共晶炉内，以5℃/min升至180℃保温30min除氧，再以3℃/min升至250℃保温60min完成致密化，后随炉冷却。此工艺配合抽屉式氮气回流焊机技术哪家强的对比验证，可将空洞率控制在2%以下。
为什么铜烧结测温板需要特定温度曲线？
铜烧结与银烧结的机理差异决定了曲线设计逻辑：
1. 铜氧化敏感性高：铜颗粒在200℃以上迅速氧化，需在180℃前完成甲酸或氮氢混合气还原，否则氧化层阻碍原子扩散，烧结强度下降40%。
2. 烧结驱动力依赖温度-时间积分：铜的Tammann温度约为405℃（0.5Tm），但实际工艺受限于芯片耐温（通常≤300℃），需通过延长保温时间来补偿原子迁移率，250℃保温60min的等效扩散深度是200℃保温10min的8倍。
3. 升温速率影响应力分布：铜与SiC（CTE差约4ppm/℃）在快速升温时产生热失配应力，超过5℃/min会导致陶瓷基板开裂风险增加3倍。
实操步骤：铜烧结测温板曲线设定三步法

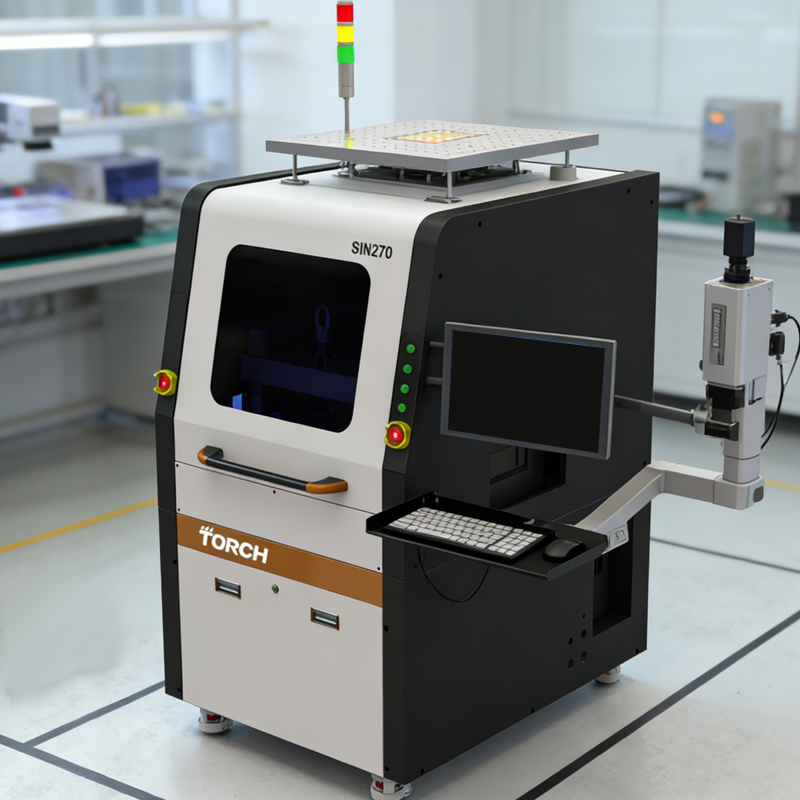

以下参数基于器件制造真空共晶炉（型号ZT-VS3000）实测数据，适用于SiC MOSFET模块（芯片尺寸≤10×10mm）：
| 阶段 | 温度范围 | 升温速率 | 保温时间 | 气氛 | 压力 |
|---|---|---|---|---|---|
| 除氧活化 | RT→180℃ | 5℃/min | 30min | N₂+5%H₂ | 0.1MPa |
| 致密化烧结 | 180→250℃ | 3℃/min | 60min | N₂ | 5MPa（垂直加压） |
| 缓冷 | 250→50℃ | ≤-2℃/min | — | N₂ | 0.1MPa |
测温板验证方法：将K型热电偶（精度±0.5℃）嵌入烧结层边缘与中心，对比设定值与实测值偏差应≤±3℃。若偏差超限，检查加热器功率输出是否≥70%额定值（本炉为12kW），并重新校准PID参数。
踩坑误区：铜烧结测温板工艺的三大常见错误
误区1：照搬银烧结曲线。银烧结可在230℃/30min完成，但铜在此条件下强度不足（剪切强度<15MPa）。纠正：必须延长保温至60min以上，并确认甲酸露点≤-40℃。
误区2：忽略测温板厚度效应。测温板过厚（>2mm）导致热滞后，实际烧结温度低于设定值20℃。纠正：测温板厚度应与实际芯片厚度一致（1~1.5mm），并采用双面测温。
误区3：氮气流量不足。在抽屉式氮气回流焊机技术哪家强的对比测试中，发现流量<15L/min时氧含量>500ppm，铜层氧化发黑。纠正：确保炉腔氧含量≤50ppm，流量保持20~25L/min。
拓展引导
如需获取铜烧结温度曲线完整工艺报告或器件制造真空共晶炉选型建议，欢迎浏览中科同志官网“技术资源”栏目或联系工艺团队获取定制方案。
