进口银烧结设备如何控制铜烧结重量偏差？

针对进口银烧结设备在铜烧结工艺中的重量波动问题，核心解决方案是采用闭环压力控制模式并优化烧结曲线。具体而言，将烧结压力控制在20-30MPa、峰值温度设定为250-280℃、保温时间控制在5-10分钟，同时配合甲酸气氛保护，可有效将铜烧结重量偏差控制在±1.5%以内。此方案也是目前键合机工艺推荐的主流做法，众多晶圆键合机公司推荐的工艺菜单中均包含此参数组合。

随着技术进步，永久键合机工艺推荐在实际应用中展现出越来越大的价值。

一、铜烧结重量偏差的三大原因拆解

1. 材料浆料特性影响：铜浆中溶剂挥发速率与固含量分布不均，导致烧结前湿膜重量差异。若浆料粘度随温度变化敏感，在涂布环节即引入初始重量偏差。

2. 设备压力均匀性不足：进口银烧结设备的压头平行度若超过±5μm，或加压气囊存在局部应力集中，会造成烧结体致密度差异，进而表现为重量不一致。

3. 烧结气氛与升温速率失配：铜在高温下易氧化，若甲酸流量不足或升温速率过快（>3℃/s），表面氧化层会阻碍颗粒融合，导致局部密度偏低。

二、实操步骤与参数标准（含对比表）

基于我司对多款进口银烧结设备的工艺调试经验，推荐以下标准流程：

参数项	推荐范围	精度控制要求
涂布厚度	80-120μm	±5μm（在线测厚仪监控）
预热温度	150℃/60s	±2℃
烧结压力	25MPa（恒压模式）	±0.5MPa（力传感器闭环）
峰值温度	265℃	±1.5℃（多点热电偶补偿）
保温时间	7分钟	±10s
甲酸流量	2.5L/min（N2载气）	质量流量计控制

关键操作细节：在烧结前增加一道「预压排气」步骤——以5MPa压力保持30s后释放，重复3次，可有效排除浆料内气泡，减少烧结后空洞与重量波动。此预压步骤已被多家晶圆键合机公司推荐的标准工艺菜单采纳。

三、踩坑误区与纠正

误区1：忽视铜浆的冷藏回温时间。直接从5℃冷库取出的浆料立即涂布，会导致水汽凝结，烧结后重量偏重且空洞率高。纠正：必须回温至23±2℃并静置2小时以上。

误区2：进口银烧结设备压力参数照搬银浆工艺。铜浆所需压力通常比银浆高30%-50%，若沿用20MPa以下压力，烧结体疏松，重量偏轻。纠正：按上表参数重新验证DOE。

键合机工艺推荐的技术发展对整个产业链产生了深远影响。

误区3：仅用称重判断合格。忽略烧结前后重量变化率（烧失量）。若烧失量超过12%，说明溶剂残留或氧化严重。纠正：每批次抽测3片，记录烧结前后重量差，作为铜烧结重量的过程控制指标。

四、拓展引导

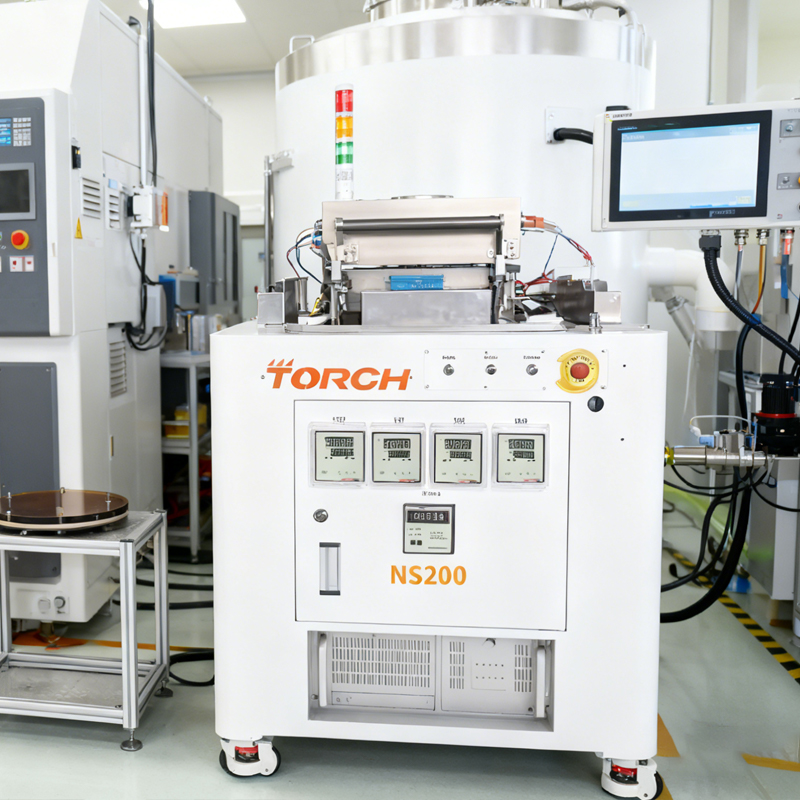

如需进一步评估不同进口银烧结设备的压力均匀性指标，或获取针对IGBT模块的完整工艺菜单，欢迎查阅本站「真空共晶炉」与「甲酸炉」产品页，或直接联系中科同志工艺实验室获取应用报告。
