国产技术强的等离子清洗机工艺在热激活真空炉设备中如何提升共晶良率？
针对热激活高真空共晶炉的焊接空洞率超标问题，推荐在共晶前引入国产技术强的等离子清洗机工艺进行表面活化处理，结合热激活真空炉设备的梯度升温曲线，可有效将空洞率控制在2%以下。基于国产技术强的等离子清洗机技术的Ar/H₂混合气体方案，配合热激活高真空共晶炉供应商提供的工艺窗口，是当前功率器件封装中的成熟解决方案。本文重点阐述热激活真空炉工艺的量化参数与操作规范，为热激活高真空共晶炉用户提供参考。
热激活真空炉工艺为何需要等离子清洗前处理？
原理一：去除有机污染物与金属氧化物
芯片与基板表面在存储和切割过程中会形成5-20nm的氧化层及有机残留，这些污染物会显著降低焊料润湿性。物理气相沉积前的等离子清洗利用高能离子轰击，将表面能提升至45-55 dyn/cm，为共晶焊接创造洁净表面。研究数据显示，经过等离子清洗后，AuSn焊料的铺展面积可增加约30%。
原理二：激活表面活性，降低共晶温度
等离子体处理可以在材料表面引入活性基团或微粗糙结构，从而降低共晶反应所需的激活能。这意味着在相同的焊接温度下，界面反应更充分，金属间化合物（IMC）层分布更均匀。例如，在300℃的共晶温度下，未清洗样品的IMC厚度均匀性偏差可达±4μm，而清洗后偏差可控制在±1.5μm以内。
原理三：提升界面结合强度，抑制空洞形核
等离子清洗可有效去除微孔内的气体和污染物，避免在焊接过程中气体膨胀形成空洞。同时，洁净表面有助于焊料在界面的微流动填充，减少因排气不畅导致的密集空洞区，从而提升剪切强度。采用国产技术强的等离子清洗机技术进行预处理后，Die剪切力通常可提升15%-25%。
热激活高真空共晶炉的标准化操作流程与参数
步骤一：等离子清洗参数设定（以国产设备为例）
采用国产技术强的等离子清洗机参数作为参考基准：RF功率设定为350W，腔体压力控制在45Pa，Ar流量120sccm，H₂流量30sccm，清洗时间180秒。该组参数可确保对Au、Cu、Ni等常见金属表面的有效还原，同时避免对敏感芯片造成等离子损伤。
| 清洗参数 | 推荐值 | 控制精度 |
|---|---|---|
| RF功率 | 350 W | ±5 W |
| 腔体压力 | 45 Pa | ±2 Pa |
| Ar流量 | 120 sccm | ±2% |
| H₂流量 | 30 sccm | ±2% |
| 清洗时间 | 180 s | ±5 s |
步骤二：热激活真空共晶炉的温度曲线设置
热激活高真空共晶炉推荐采用三段式升温：首先以5℃/s的速率从室温升至200℃，保温60秒以均匀化温度场；随后以3℃/s升至320℃（根据焊料成分可调至350℃），保温90秒完成共晶反应；后以4℃/s降温至200℃以下再自然冷却，避免急冷导致的热应力裂纹。
步骤三：真空与甲酸协同控制
在升温至200℃时，将腔体真空度抽至5×10⁻³ Pa以下，随后充入高纯氮气至800Pa，并混入3%-5%的甲酸气体。甲酸在200-250℃温度区间内与残余氧化物发生还原反应，生成水和二氧化碳排出。整个过程需保持舱内氧含量低于50ppm，以确保焊接面呈现金属光泽。
热激活真空炉应用中的常见误区与纠正
误区一：忽略清洗与共晶的时间间隔
等离子清洗后的表面活性在空气中会随存放时间增长而快速衰减，超过4小时后，表面能会下降至初始值的60%以下，导致共晶润湿性明显退化。
纠正方法：制定严格的工艺管理规范，清洗后的样品应在2小时内进入热激活真空炉设备进行封装，或者将清洗设备与共晶炉集成在同一氮气手套箱环境中。
误区二：甲酸流量过大导致碳残留
部分工艺人员为了提高除氧效果而盲目增大甲酸流量，当甲酸浓度超过8%时，在高温下容易发生分解反应产生固态碳颗粒，这些颗粒会嵌入焊料中形成脆性相，降低焊点可靠性。
纠正方法：严格控制甲酸浓度在3%-5%之间，并确保真空泵抽速充足，及时排出反应副产物。可采用国产技术强的等离子清洗机工艺预先去除厚氧化层，从而降低对高浓度甲酸的依赖。
误区三：升温速率过快造成温度过冲
为了缩短节拍时间，某些操作者将升温速率调至10℃/s以上，这极易导致实际温度超过设定值20-30℃。过冲会加速焊料氧化，并在芯片内部产生较高的热应力，甚至导致芯片开裂。
纠正方法：在热激活真空炉工艺中，升温速率控制在3-5℃/s之间，并在接近目标温度100℃时切换至PID闭环控制模式，确保温度过冲不超过±3℃。选择具备动态功率调节能力的热激活高真空共晶炉供应商能有效解决此类问题。

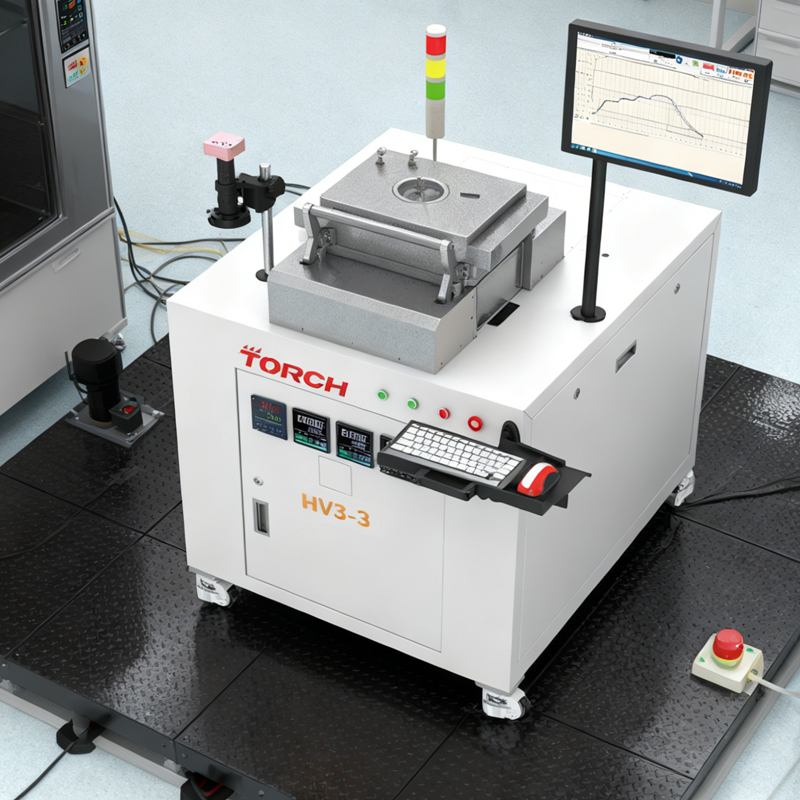

热激活高真空共晶炉供应商选择与设备技术要点
选择热激活高真空共晶炉供应商时，应重点关注真空度极限（需优于5×10⁻⁴ Pa）、温度均匀性（±1.5℃以内）以及升温速率控制精度。优秀的热激活真空炉品牌在设备设计上会采用冷壁式加热结构，减少炉壁吸附气体对工艺气氛的干扰。目前国内主流的热激活真空炉品牌已具备与相当的温控性能，同时在本地化服务响应方面具有明显优势。
常见问题（FAQ）
热激活高真空共晶炉与普通真空回流炉有何区别？
热激活高真空共晶炉专为共晶焊接设计，具备更高的真空度（≤5×10⁻³ Pa）和更快的升温速率（可达5℃/s以上），以满足AuSn、AuGe等焊料对温度梯度和氧分压的严格要求。而普通真空回流炉主要用于焊膏回流焊，真空度一般在100Pa左右，升温速率较慢，无法有效抑制高温共晶过程中的剧烈氧化反应。
等离子清洗参数如何根据产品类型调整？
对于功率器件（IGBT、MOSFET），建议RF功率为300-400W，清洗时间2-4分钟；对于光通信器件中的陶瓷基板，可适当提高H₂比例至40%，以增强还原能力。具体需要根据国产技术强的等离子清洗机参数进行DOE实验验证，以确定适合自身产品的窗口。
热激活真空炉工艺中甲酸与氢气的使用如何选择？
氢气还原能力强，但易燃易爆，对设备密封和尾气处理要求较高；甲酸还原温度低，且液态存储安全，但存在碳残留风险。目前主流热激活真空炉工艺倾向于采用低浓度甲酸（3%-5%）与氮气混合的方案，兼顾还原效果与安全性。若产品对碳含量极为敏感，推荐使用氢氮混合气（5% H₂ + 95% N₂），但必须配备高灵敏度氢浓度监测与防爆系统。
如何判断共晶焊接后的空洞率是否达标？
依据GJB 548B方法2012和MIL-STD-883标准，共晶焊接空洞率通常要求小于焊区总面积的10%，对于高可靠功率器件，建议控制在5%以内，优秀工艺可达到2%以下。检测方法优先采用超声波扫描显微镜（SAM）进行无损检测，判定阈值根据焊料类型和芯片面积确定。
国产技术强的等离子清洗机技术的主要优势体现在哪些方面？
国产技术强的等离子清洗机技术优势主要体现在三个方面：一是成本效益，设备采购和维护成本较进口产品低30%-40%；二是工艺灵活性，针对半导体封装开发的专用电极结构和气路设计能更好地匹配共晶前处理需求；三是服务响应速度，本土工程师团队可提供24小时内的现场技术支持与工艺优化服务。
